PickTools 鼠标拾取工具

PickTools 类是一个交互式绘图和拾取工具，支持在 Cesium 场景中绘制点、图标、线、多边形、正方形、矩形、圆形和椭圆。它内置了实时预览、浮动提示标签以及基于控制点拖拽的几何体编辑功能。

示例站提供独立的拾取工作台。进入示例主页后选择“拾取与绘制工具”，可以切换八种模式、编辑代码并查看实时回调。

拾取案例目录

能力	方法	交互方式	文档与实时案例
点拾取	pickPoint	单击确定点位，保留后可拖拽	查看点拾取
图标点拾取	pickPointIcon	单击放置图标，保留后可拖拽	查看图标点拾取
线绘制	pickLine	单击添加折点，双击结束	查看线绘制
多边形绘制	pickPolygon	单击添加顶点，双击闭合	查看多边形绘制
正方形绘制	pickSquare	两次单击确定一组对角点	查看正方形绘制
矩形绘制	pickRectangle	两次单击确定一组对角点	查看矩形绘制
圆形绘制	pickCircle	先定圆心，再定半径	查看圆形绘制
椭圆绘制	pickEllipse	先定中心，再定东西/南北半径	查看椭圆绘制

构造函数

new PickTools(viewer, config)

参数	类型	描述
viewer	object	Cesium Viewer 实例
config	object	全局配置项

config 参数说明

参数	类型	默认值	描述
lineWidth	number	2	线条或边界的宽度（像素）
color	string	"#00ffff"	几何体的主要颜色
pointSize	number	10	节点点的大小（像素）
fillOpacity	number	0.35	规则图形填充透明度，取值范围 0～1
isReserve	boolean	false	绘制结束后是否保留几何体在地图上
mouseHints	object	-	鼠标跟随提示配置
mouseHints.show	boolean	false	是否显示鼠标提示标签
mouseHints.text	string	'左键拾取,双击结束'	提示标签的基础文本
icon	object	-	图标配置（用于 pickPointIcon）
icon.url	string	-	图标图片地址
icon.width	number	32	图标显示宽度
icon.height	number	32	图标显示高度

核心方法

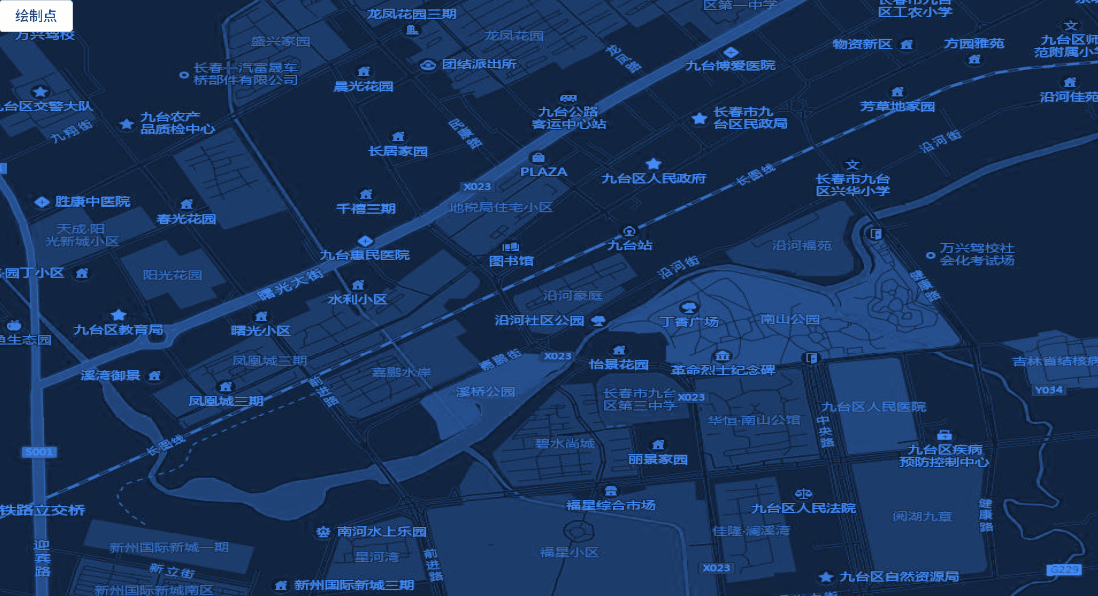

pickPoint(callback, data) 点绘制

• 参数：
  • callback: (Array) => void。完成后回调，返回 [lon, lat]。
  • data: (Array, 可选)。初始坐标，若传入则直接进入编辑模式。
• 描述：在地图上点击以拾取一个点。如果 isReserve 为真，绘制后允许拖拽点位进行编辑。

pickPointIcon(callback, data) 图标点绘制

• 描述：逻辑同 pickPoint，但渲染为 Billboard 图标。

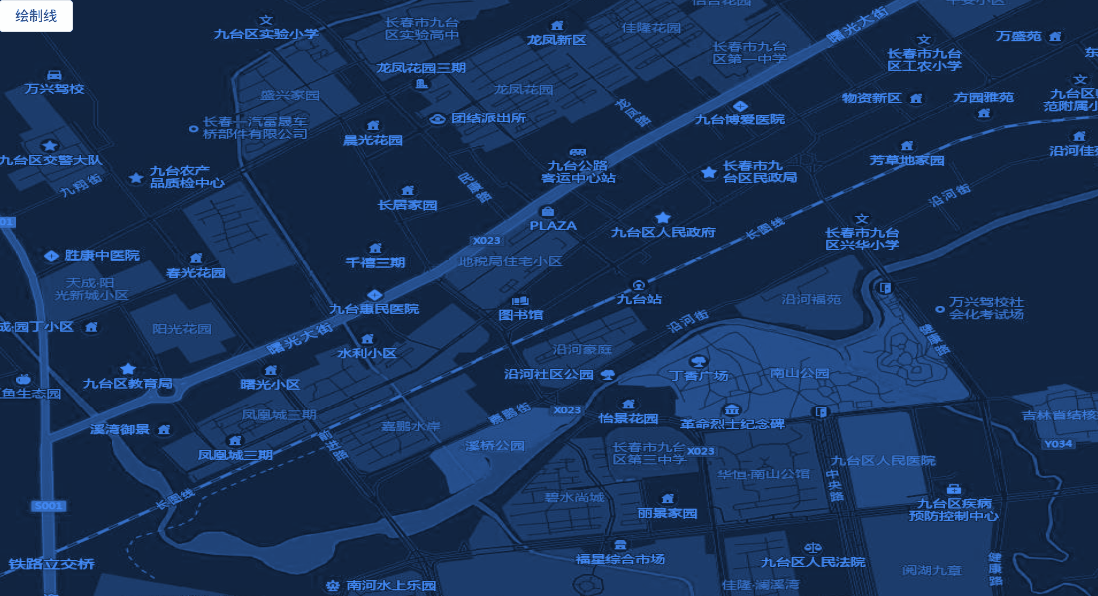

pickLine(callback, data) 线绘制

• 参数：
  • callback: (Array) => void。完成后回调，返回坐标数组 [[lon, lat], ...]。
  • data: (Array, 可选)。初始点位数组，若传入则直接进入编辑模式。
• 交互：左键点击添加点，双击结束绘制。
• 描述：绘制折线。绘图过程中会有虚线跟随鼠标，若 isReserve 为真，结束绘制后可通过拖拽折点进行修改。

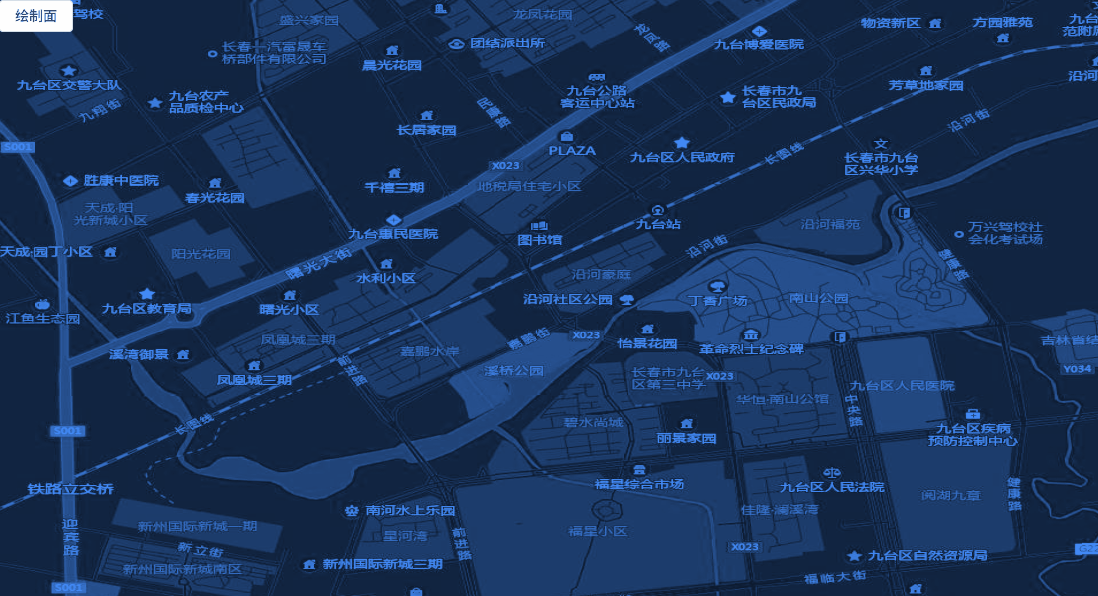

pickPolygon(callback, data) 多边形绘制

• 交互：左键点击添加点，双击自动闭合并结束绘制。
• 描述：绘制多边形面。支持实时填充预览。

pickSquare(callback, data) 正方形绘制

• 交互：第一次单击确定角点，第二次单击确定对角方向。
• 回调：返回 type、anchor、control、center、sideLength、width、height 和 coordinates。
• 描述：东西、南北跨度会自动取较大值，使四条边保持等长。

pickRectangle(callback, data) 矩形绘制

• 交互：两次单击确定一组对角点。
• 回调：返回边界 west/south/east/north、中心点、米制宽高和四个顶点。

pickCircle(callback, data) 圆形绘制

• 交互：第一次单击确定圆心，第二次单击确定半径。
• 回调：返回 { type, center, control, radius }，其中 radius 单位为米。

pickEllipse(callback, data) 椭圆绘制

• 交互：第一次单击确定中心，第二次单击确定东西和南北方向半径。
• 回调：返回长短半轴、方向半径、旋转角度、中心和控制点，长度单位均为米。

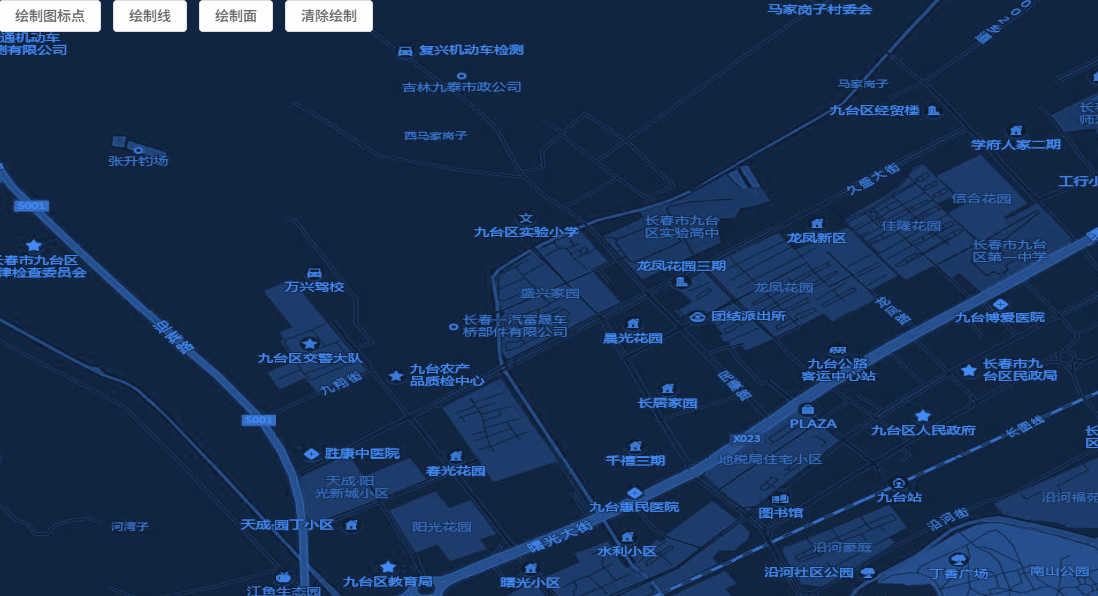

clear()

• 描述：清空场景中由该工具创建的所有实体。

destroy()

• 描述：移除鼠标监听器并清理临时标签。

使用示例

import { PickTools } from "b-map-viewer";

const tools = new PickTools(viewer, {
    color: '#ff0000',
    isReserve: true,
    mouseHints: { show: true }
});

// 1. 拾取一个点
tools.pickPoint((coords) => {
    console.log('拾取点坐标：', coords); // [lon, lat]
});

// 2. 绘制多边形并进入编辑模式
tools.pickPolygon((points) => {
    console.log('多边形顶点：', points); // [[lon, lat], ...]
});

// 3. 绘制圆形
tools.pickCircle((result) => {
    console.log('圆心与半径：', result.center, result.radius);
});

// 4. 销毁工具
// tools.destroy();

功能特性

• 交互反馈：在绘制线和面时，程序会自动计算并显示一段跟随鼠标的临时路径（线为虚线段，面为连接首尾的闭合填充区域），提供良好的预判感。
• 编辑模式：当 isReserve 设置为 true 时，几何体在绘制完成后不会消失。此时，工具将开启编辑监听，用户可以点击并拖拽几何体的任意节点（折点）进行实时位置调整，每次松开均会触发回调。
• 坐标感知：鼠标移动时，工具会自动在光标处悬浮显示当前的经纬度坐标（需开启 mouseHints.show）。
• 坐标规范：所有回调返回的坐标均为 WGS84 经纬度数组，方便与业务系统对接。
