BubbleGroupLayer 气泡组图层 ​

BubbleGroupLayer 类用于在 Cesium 中批量管理和显示动态气泡（Popup/Tooltip 风格的标签）。它基于 Cesium.BillboardCollection 实现，支持复杂的碰撞检测、遮挡自动隐藏以及自定义可视区域过滤。

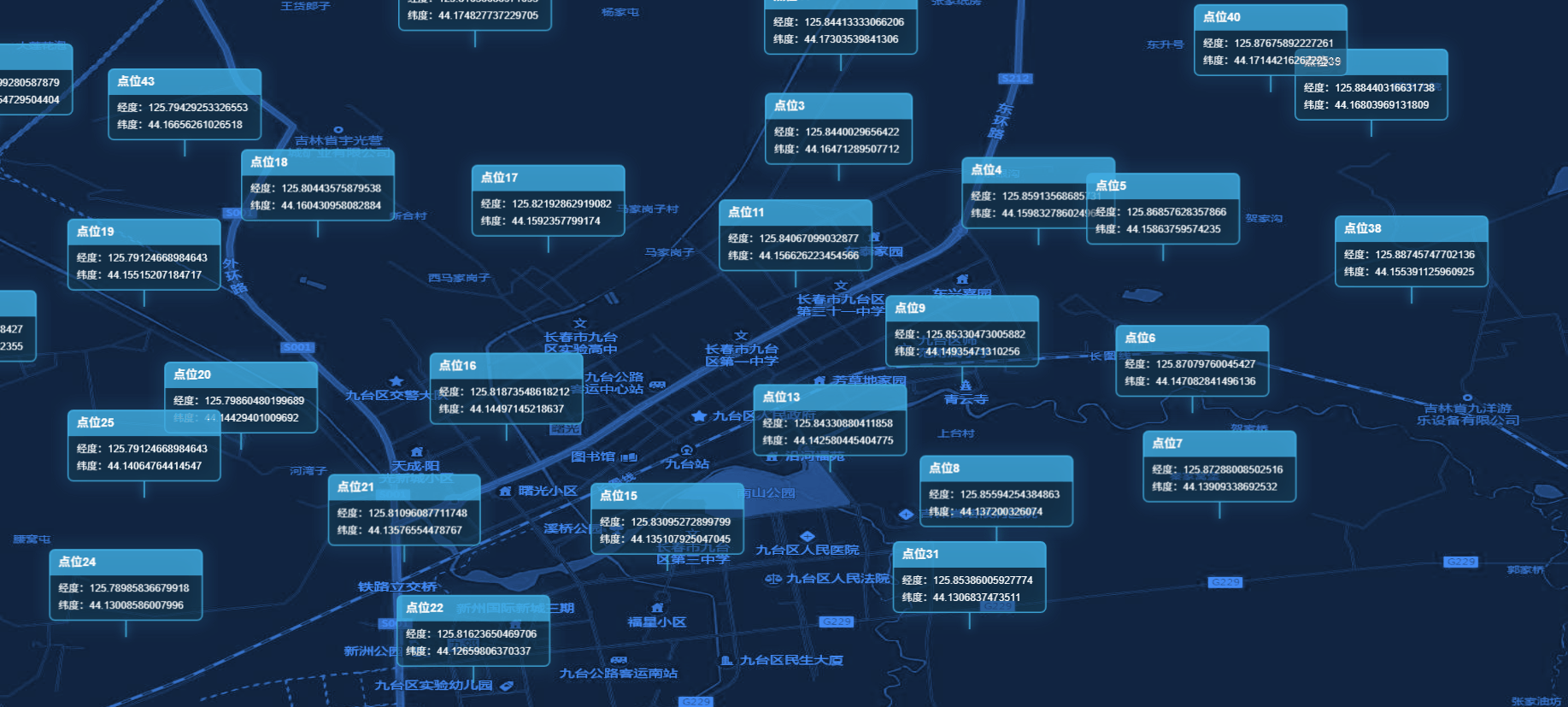

效果预览： ​

An image

构造函数 ​

new BubbleGroupLayer(viewer, config)

参数类型描述
viewerobjectCesium Viewer 实例
configobject全局默认样式和行为配置项

config 参数说明 ​

参数类型默认值描述
baseColorstring"#40aee2"气泡标题栏颜色
bodyColorstring"#11374c"气泡主体背景颜色
headerOpacitynumber0.8标题栏透明度
bodyOpacitynumber0.5主体背景透明度
offsetarray[0, 0]像素偏移量 [x, y]
showTitlebooleanfalse是否显示标题
alignstring'left'内容对齐方式
enableCollisionDetectionbooleantrue是否启用气泡间的碰撞检测
collisionThresholdnumber0.3碰撞阈值（重叠面积比例）
hideStrategystring'smaller'隐藏策略：smaller (隐藏面积小的), newer (隐藏新创建的), distance (隐藏离屏幕中心远的)
allowClickbooleanfalse是否允许点击交互（若为 false 则 pick 时忽略）

方法说明 ​

setData(data) ​

  • 参数：data (Array) - 符合 数据规范 的点数据数组。
  • 描述：清空当前图层并批量加载气泡。

addLayer(options) ​

  • 参数：options (Object) - 单个气泡的配置。
    • geometry: 包含 coordinates (经纬度数组)。
    • properties: 包含 id, title, content (正文数组) 等。
  • 返回值：Cesium.Billboard
  • 描述：在图层中添加一个气泡并返回 Billboard 实例。

setVisibleArea(geometry) ​

  • 参数：geometry (Object) - Turf.js 格式的多边形或多边形集合。
  • 描述：设置自定义可视区域。气泡只有在地理位置位于该区域内时才会被渲染。

clearVisibleArea() ​

  • 描述：清除自定义可视区域，恢复为全局可见。

updateLayerById(id, options) ​

  • 参数：id (string), options (Object)
  • 描述：根据 ID 更新气泡的内容并重新绘制 Canvas 贴图。

getLayerById(id) ​

  • 参数：id (string)
  • 返回值：Cesium.Billboard | null
  • 描述：根据 ID 获取气泡实例。

removeLayer(billboard) ​

  • 参数：billboard (Cesium.Billboard) - 需要移除的气泡实例。

removeLayerById(id) ​

  • 参数：id (string) - 唯一标识符。

clearLayer() ​

  • 描述：清空图层中所有的气泡。

show() / hide() ​

  • 描述：控制图层的显示与隐藏。

destroy() ​

  • 描述：销毁图层，清理 onTick 事件监听和资源。

使用示例 ​

js
import { MapLayers } from "@/components/BMapViewer/b-map-viewer.js";

// 1. 初始化气泡图层
const bubbleLayer = new MapLayers.BubbleGroupLayer(viewer, {
    showTitle: true,
    baseColor: '#ff0000',
    hideStrategy: 'distance' // 优先显示靠近屏幕中心的气泡
});

// 2. 加载数据
bubbleLayer.setData([
    {
        geometry: {
            type: 'Point',
            coordinates: [116.40, 39.90]
        },
        properties: {
            id: 'bubble-1',
            title: '监控设备01',
            content: [
                { label: '状态', value: '在线', color: '#00ff00' },
                { label: '温度', value: '25℃' }
            ]
        }
    }
]);

// 3. 更新特定气泡
bubbleLayer.updateLayerById('bubble-1', {
    title: '更新后的标题',
    content: [{ label: '实时流量', value: '120 kb/s' }]
});

实现细节 ​

  • Canvas 渲染：每个气泡都是通过 createBillboardCanvas 将配置渲染成 HTML Canvas，然后作为 Billboard 的 image。
  • 动态更新：图层内部监听 viewer.clock.onTick 事件，实时计算气泡的屏幕位置、缩放和偏移，并执行碰撞检测。
  • 碰撞算法：基于屏幕矩形相交面积比例。如果两个气泡重叠面积超过 collisionThreshold，则根据 hideStrategy 自动隐藏其中一个，确保界面不拥挤。
  • 性能优化：通过 scaleByDistance 控制远近缩放，并通过可视区域裁剪（屏幕裁剪 + 地理区域裁剪）减少渲染开销。
