RadarScanner3DLayer 三维雷达扫描图层 ​

RadarScanner3DLayer 类用于在 Cesium 场景中创建三维半球雷达扫描效果。图层由一个半透明半球体和一个可旋转的扫描扇面组成，适用于监控范围、探测范围、预警区域等三维可视化场景。

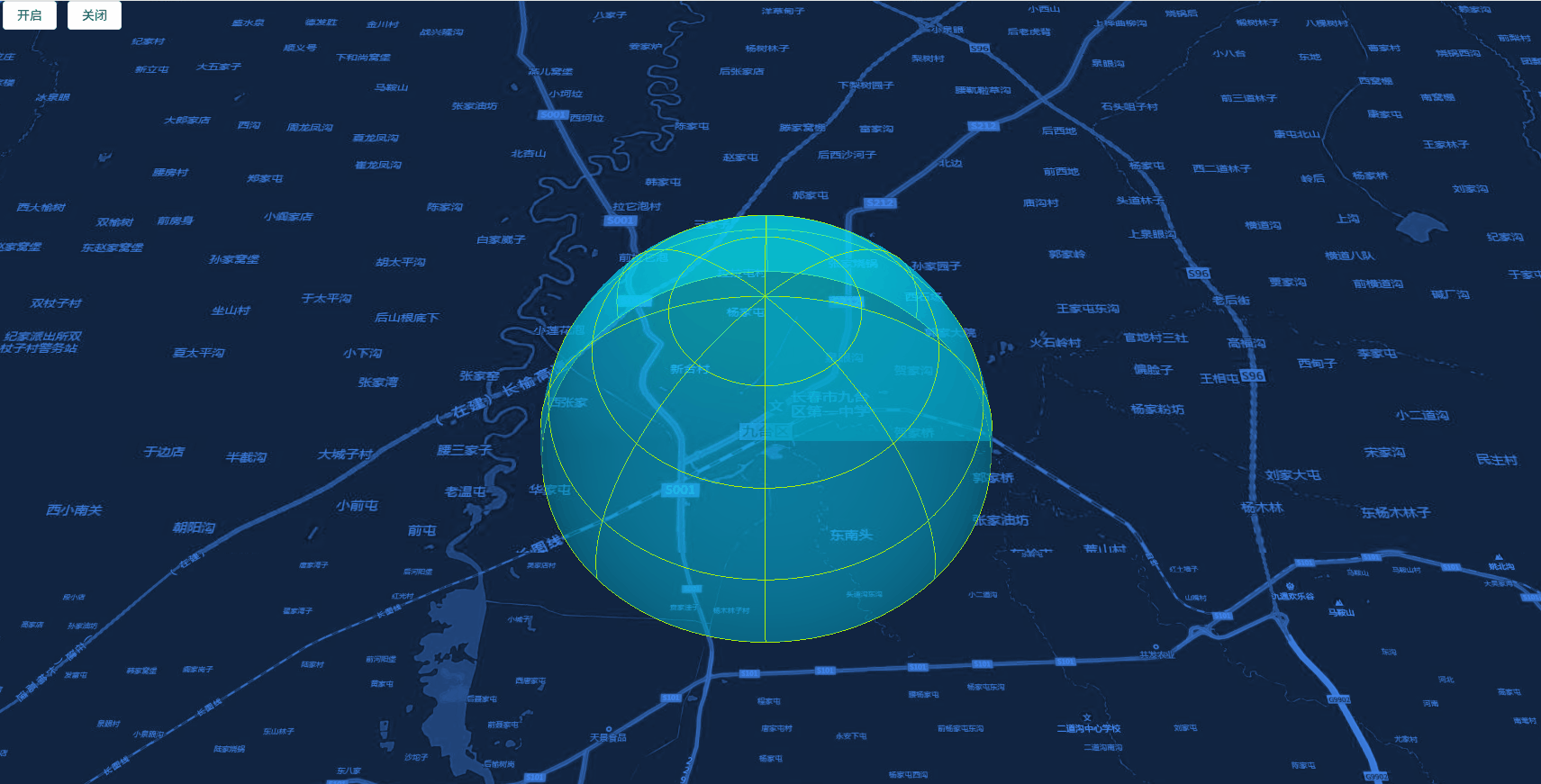

效果预览： ​

An image

构造函数 ​

new RadarScanner3DLayer(viewer, options)

参数类型描述
viewerobjectCesium Viewer 实例
optionsobject雷达扫描图层配置项

options 参数说明 ​

参数类型默认值描述
positionArray[0, 0, 0]雷达中心点坐标，格式为 [lon, lat, height]
radiusnumber1000雷达半径，单位为米
colorstring | Cesium.Color'rgb(5,251,248)'雷达半球和扫描扇面的主颜色
speednumber1扫描扇面每帧旋转的角度，数值越大旋转越快
hemisphereAlphanumber0.5半球体透明度
scanAlphanumber0.6扫描扇面透明度
outlineColorstring | Cesium.Color'#f1f105'半球体轮廓线颜色
autoStartbooleanfalse是否在创建图层后自动开始扫描动画

方法说明 ​

createRadar() ​

  • 描述：创建雷达图层。该方法会依次创建半球体和扫描扇面；如果图层已创建，则不会重复添加实体。

start() ​

  • 描述：启动扫描动画。内部通过 viewer.clock.onTick 更新扫描扇面的朝向。

stop() ​

  • 描述：停止扫描动画，并移除 viewer.clock.onTick 事件监听。

setVisible(visible) ​

  • 参数：visible (boolean) - 是否显示图层。
  • 描述：统一控制雷达半球体和扫描扇面的显示状态。

show() / hide() ​

  • 描述：快捷方法，显示或隐藏整个雷达扫描图层。

clearLayer() ​

  • 描述：停止动画并从 viewer.entities 中移除图层创建的所有 Entity。

destroy() ​

  • 描述：销毁图层，清理实体、事件监听，并释放 viewer 引用。

使用示例 ​

js
import { MapLayers } from "@/components/BMapViewer/b-map-viewer.js";

// 1. 初始化三维雷达扫描图层
const radarLayer = new MapLayers.RadarScanner3DLayer(viewer, {
    position: [116.40, 39.90, 100],
    radius: 3000,
    color: 'rgb(5,251,248)',
    outlineColor: '#f1f105',
    speed: 2,
    hemisphereAlpha: 0.35,
    scanAlpha: 0.65,
    autoStart: true
});

// 2. 手动控制扫描动画
radarLayer.stop();
radarLayer.start();

// 3. 控制图层显示隐藏
radarLayer.hide();
radarLayer.show();

// 4. 销毁图层
// radarLayer.destroy();

实现细节 ​

  • 半球体渲染：通过 viewer.entities.add 创建 ellipsoid，并使用 maximumCone: Cesium.Math.toRadians(90) 将完整球体裁剪为上半球。
  • 扫描扇面渲染：通过 wall 实体创建垂直扫描面，positions 使用 Cesium.CallbackProperty 动态返回最新坐标。
  • 扫描动画：start() 方法监听 viewer.clock.onTick，每帧根据 speed 更新 heading，再重新计算扫描扇面坐标。
  • 局部坐标计算：calculateScanPane() 使用 Cesium.Transforms.eastNorthUpToFixedFrame 将局部 ENU 坐标转换为世界坐标，保证扫描方向围绕雷达中心旋转。
  • 扇面弧线生成：calculateScanSector() 根据目标点和半径计算从地面中心到半球顶部的弧形扫描边界。

注意事项 ​

  • position 至少需要包含经度和纬度，第三位高度可省略，默认值为 0。
  • speed 是每次 clock.onTick 更新时增加的角度，不是严格意义上的每秒角速度；实际动画速度会受 Cesium 时钟刷新频率影响。
  • 调用 destroy() 后图层实例会释放 viewer 引用，后续不应继续调用 start()、show() 等方法。
